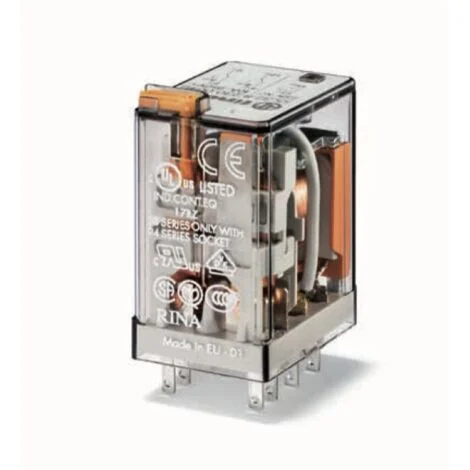

Relè Finder a zoccolo 2 scambi 10A 24VDC 553290240094

generale

Il relè Finder Tipo 55.32 è un relè industriale progettato per impieghi generali, con 2 scambi e una corrente nominale di 10A. È dotato di un pulsante di prova bloccabile e di un indicatore meccanico, rendendolo ideale per applicazioni che richiedono affidabilità e facilità d’uso. Questo relè è compatibile con zoccoli della serie 94 e offre una variante con LED e modulo di protezione integrato.

Specifiche tecniche

• Tensione nominale bobina: 24 V DC
• Corrente nominale: 10 A
• Macorrente istantanea: 20 A
• Carico nominale in AC1: 2500 VA
• Carico nominale in AC15 (230 V AC): 500 VA
• Portata motore monofase (230 V AC): 0,37 kW
• Durata elettrica a carico nominale in AC1: 200 · 10 cicli
• Durata meccanica AC/DC: 20 · 10^6 / 50 · 10^6 cicli
• Temperatura ambiente: –40…+85°C
• Rigidità dielettrica tra contatti aperti: 1000 V AC
• Isolamento tra bobina e contatti (1.2/50 μs): 4 kV

Compatibilità e accessori

• Zoccoli compatibili: Serie 94 (es. 9402SMA, 9404SMA, 9482SMA)
• Moduli di segnalazione e protezione EMC: Serie 99
• Moduli temporizzatori: Tipo 86.30
• Adattatori per montaggi alternativi disponibili

Installazione

Il relè è progettato per un montaggio ad innesto su zoccoli compatibili della serie 94, adatti per circuiti stampati, a saldare o per montaggio su barra da 35 mm (EN 60715). Può essere installato con terminali Push-in, a vite o a molla.

Utilizzo

Questo relè è ideale per applicazioni industriali che richiedono un controllo affidabile e una commutazione di carico. È particolarmente utile in circuiti di automazione e controllo, dove è necessario monitorare e gestire carichi elettrici in modo efficiente.

Altre informazioni

• Materiale contatti: AgNi
• Campo di funzionamento AC/DC: (0.8…1.1)UN
• Tensione di mantenimento AC/DC: 0.8 UN / 0.5 UN
• Tensione di rilascio AC/DC: 0.2 UN / 0.1 UN
• Contatti senza Cadmio
• Brevetto Europeo
