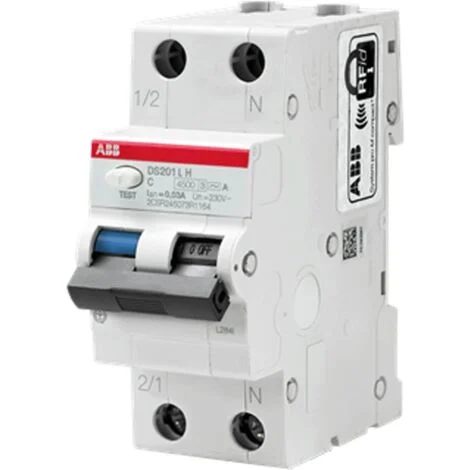

Magnetotermico differenziale Abb DS201LH 10A curva C 30mA A DS201LHC10A30

generale

Interruttore Magnetotermico Differenziale Abb DS201LH 10A curva C 30mA A DS201LHC10A30, progettato per garantire protezione contro sovracorrenti e dispersioni, offre sicurezza ed efficienza nei circuiti elettrici. È ideale per impianti civili e industriali, fornendo un’affidabile protezione per persone e apparecchiature.

Specifiche tecniche

Corrente nominale: 10 A

Tensione: 230V AC

Numero poli: 1P+N

Curva d’intervento: C

Corrente differenziale: 30 mA

Potere di interruzione: 4.5 kA

Numero moduli: 2

Grado di protezione: IP20

Larghezza: 35 mm

Altezza: 85 mm

Profondità: 69 mm

Temperatura ambiente: -25/+55 gradi

Resistenza elettrica: 10000 cicli

Resistenza meccanica: 20000 cicli

Categoria di sovratensione: III

Tipo di morsetto: Morsetti a vite

Installazione

Progettato per un’installazione semplice su guida DIN, occupando 2 moduli. I morsetti a vite garantiscono un fissaggio sicuro, con una coppia di serraggio di 2,8 Nm e una lunghezza di spelatura del cavo di 12 mm. La chiara indicazione della posizione del contatto (rosso ON, verde OFF) consente di verificare immediatamente lo stato dell’interruttore.

Utilizzo

Questo interruttore magnetotermico differenziale è ideale per:

Impianti elettrici domestici, proteggendo circuiti di illuminazione e prese di corrente

Quadri elettrici industriali e commerciali, grazie alla resistenza ai cortocircuiti fino a 10kA

Secttori terziari e residenziali, dove è necessario un dispositivo sicuro ed efficiente

Altre informazioni

Il dispositivo opera in un range di temperatura da -25 a +55 gradi e ha un grado di protezione IP20, adatto per ambienti interni con un livello di inquinamento 2. Inoltre, l’interruttore integra tre livelli di protezione: magnetica, termica e differenziale, per garantire la massima sicurezza.
