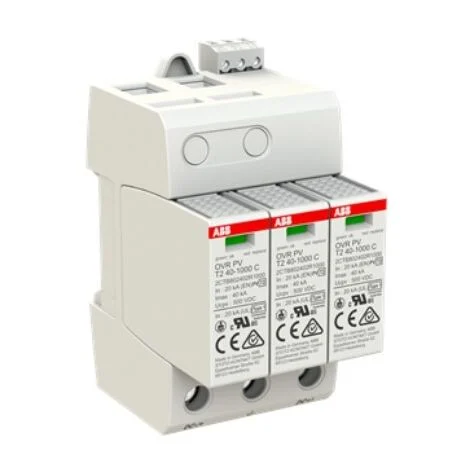

Limitatore di sovratensioni per fotovoltaico classe II SPD FV T2 40-1000V DC TS ABB OVRPV22401000TS

generale

Limitatore di sovratensioni ABB OVR PV T2 40-1000 P TS è progettato per proteggere gli impianti fotovoltaici da sovratensioni. Questo dispositivo di classe II offre un’eccellente protezione e affidabilità, rendendolo ideale per l’uso in sistemi fotovoltaici.

Specifiche tecniche

Tensione nominale DC: 1000 V

Tensione massima continua (Ucpv): 1100 V

Corrente di scarica nominale (In, 8/20 µs): 20 kA

Corrente di scarica massima (Imax, 8/20 µs): 40 kA

Livello di protezione (Up): ≤ 3,8 kV

Tempo di risposta: ≤ 25 ns

Numero poli: 2 (1 polo protetto + 1 polo negativo)

Ingombro moduli: 3

Grado di protezione: IP20

Dimensioni (A L P): 95 53,4 58 mm

Peso: ~200 g

Temperatura di esercizio: -40 °C / +80 °C

Umidità relativa: Fino al 95%

Altitudine massima: 5000 m

Compatibilità e accessori

Montaggio: Guida DIN 35 mm

Sezione conduttori rigidi: 2,5 – 35 mm²

Sezione conduttori flessibili: 2,5 – 16 mm²

Installazione

Installazione su guida DIN

Utilizzo

Il limitatore di sovratensioni è utilizzato per proteggere gli impianti fotovoltaici da sovratensioni, garantendo la sicurezza e l’affidabilità del sistema.

Altre informazioni

Contatto di segnalazione remota (TS): Presente (1 contatto NA + 1 NC)

Sezionatore termico integrato: Sì

Indicatore di stato visivo: Sì

Conformità: IEC/EN 61643-11, UL 1449 4ª edizione
