Interruttore magnetotermico Abb S204M 4P 32A 10kA curva C 4M S550789

generale

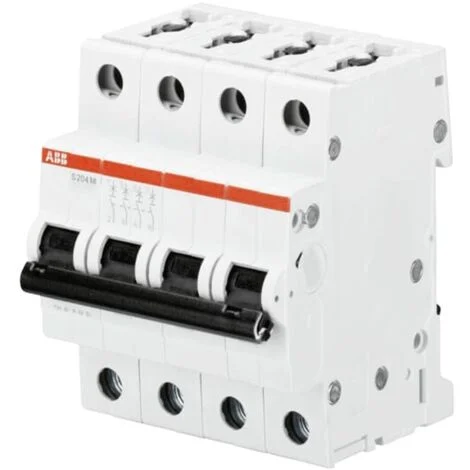

Interruttore magnetotermico Abb S204M 4P 32A 10kA curva C, progettato per garantire massima protezione in impianti trifase, ideale per applicazioni industriali e terziarie. Questo dispositivo offre affidabilità e sicurezza per quadri elettrici, con una curva d’intervento C adatta per carichi generali come motori e trasformatori, tollerando sovracorrenti temporanee fino a 5-10 volte la corrente nominale.

Specifiche tecniche

• Numero poli: 4P
• Corrente nominale: 32 A
• Potere di interruzione nominale: 10 kA
• Curva d’intervento: C
• Tensione operativa: Fino a 440 V AC / 125 V DC
• Grado di protezione: IP20 (IP40 con involucro)
• Frequenza nominale: 50 / 60 Hz
• Perdita di potenza: 12,8 W (3,2 W per polo)
• Temperatura di esercizio: -25 °C / +55 °C
• Sezione cavi supportata: Flessibili: 0,75 – 25 mm²; Rigidi: 0,75 – 35 mm²
• Coppia di serraggio morsetti: 2,8 Nm
• Materiale involucro: Classe di isolamento II
• Indicatore posizione contatto: Rosso/Verde (ON/OFF)

Compatibilità e accessori

• Montaggio rapido su guida DIN standard
• Morsetto Failsafe a vite bi-direzionale per cablaggio sicuro con cavi fino a 35 mmq

Installazione

Progettato per un montaggio su guida DIN (EN 60715) con una larghezza di 4 moduli.

Utilizzo

Ideale per la protezione di impianti trifase o reti monofase complesse in ambito industriale, commerciale o terziario, garantendo un’elevata capacità di interrompere il circuito in caso di cortocircuito.
